عائلة صواريخ (إتش 2 إيه H-IIA أو H-2A) اليابانية عالية الأداء



صاروخ (إتش 2 إيه – 202) هو جزء من عائلة صواريخ (إتش 2 إيه H-IIA أو H-2A) اليابانية عالية الأداء والتي يتم تطويرها بواسطة شركة ميتسوبيشي للصناعات الثقيلة Mitsubishi Heavy Industries MHI .



وتتولى شركة ميتسوبيشي للصناعات الثقيلة MHI جميع الخدمات المتعلقة بإطلاق المركبات الفضائية بما في ذلك تصنيع صواريخ الإطلاق وتصميم البرامج التقنية اللازمة لعملية الإطلاق وخدمات الدعم اللوجيستي لعملية الإطلاق في مركز تانيجاشيما Tanegashima الفضائي. ويتكون صاروخ الإطلاق من مرحلتين Two Stages إضافة إلى سطح انسيابي Fairing وزوج من معزز الصواريخ Boosters التي تعمل بالوقود الصلب Solid Rocket Boosters (SRB-As) ، ويستخدم نظام دفع الصاروخ الهيدروجين السائل Liquid Hydrogen LH2 والأكسجين السائل Liquid Oxygen LOX . في حين تتولى وكالة الفضاء اليابانية (جاكسا JAXA) عمليات توجيه الصاروخ بدقة وسلامة وتأمين وصوله للمسافة الآمنة إضافة إلى إدارة منشأة موقع الإطلاق Launch Site .



المرحلة الأولى First Stage



تتكون المرحلة الأولى من نظام الصواريخ -إتش 2 إيه H-IIA – من محرك إل إي -7 إيه LE-7A عالي الأداء ، وخزان لنظام الدفع Propulsion System Tank مليء بالهيدروجين السائل والأكسجين السائل، وقسم مركزي Center Section لربط الخزانات ببعضها، وقسم داخلي Inter-Stage Section لربط المرحلة الأولى بالثانية.



معزز الصواريخ الصلب Solid Rocket Booster (SRB-A)



تصل معززات الصواريخ الصلبة إلى كامل قدرتها على الدفع من خلال إطلاق النيران لمدة 100 ثانية من عملية الإطلاق، وهناك معززان من هذا النوع متصلان بالمرحلة الأولى من الصاروخ.



المرحلة الثانية Second Stage



تتكون المرحلة الثانية Second Stage للصاروخ من محرك إل إي – 5 بي LE-5B ، وخزان لنظام الدفع مليء بالهيدروجين السائل والأكسجين السائل والأجهزة الإلكترونية On-Board Electronic Devices اللازمة لتوجيه الصاروخ ويمكن تشغيل هذا المحرك حتى 3 مرات.



كما تتميز المرحلة الثانية أيضاً بنظام التحكم في تفاعل الغاز النفاث (الهيدرازين)، والذي يستخدم للتحكم في الصاروخ واستقرار عملية الدفع بالمرحلة الثانية قبل وبعد فصل المركبة الفضائية. ( المصدر Source ).

.

النوع Type	إتش 2 إيه – 202 H2A202
الارتفاع Height	53 متراً
الكتلة الإجمالية Gross Mass	289 طن متري Metric Tons (لا تشمل كتلة الحمولة)
محرك المرحلة الأولى First Stage Engine	إل إي -7 إيه LE-7A×1 .
محرك المرحلة الثانية Second Stage Engine	إل إي – 5 بي LE-5B×1 .
معزز الصاروخ Solid Rocket Booster	عدد 2 معزز  Booster .
الطاقة الاستيعابية للإطلاق Launch Capacity	4.0 طن متري Metric Tons .
التوجيه Guidance Method	التوجيه بالقصور الذاتي Inertial Guidance Method .

.

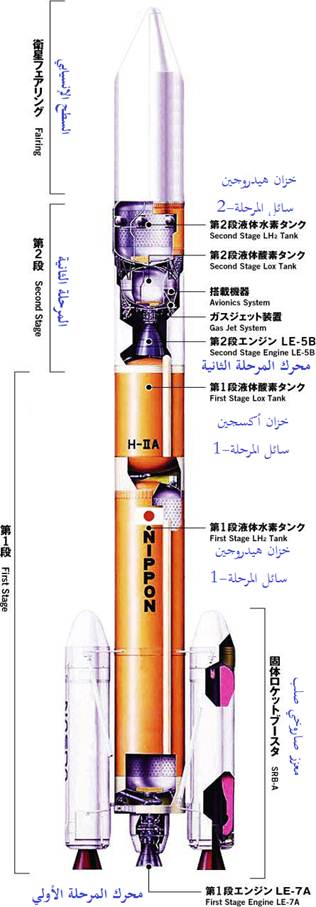

مكونات صاروخ الإطلاق الفضائي الياباني إتش 2 إيه H-IIA – وكالة جاكسا

.

مراجع

* About H-II Launch Vehicle.

*
