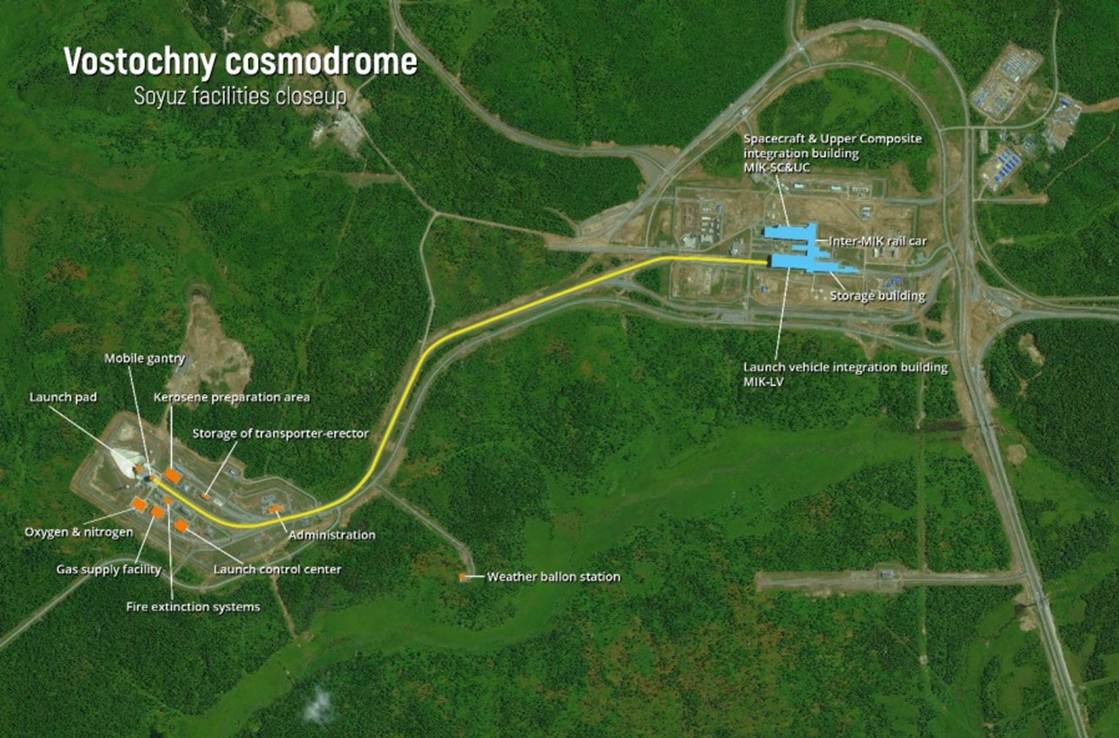

منشآت قاعدة فوستوتشني الفضائي Vostochny Cosmodrome



قاعدة فوستوشني الفضائية Vostochny Cosmodrome هي موقع روسي في أقصى شرق البلاد تستخدم لإطلاق الصواريخ وتبعد عن موسكو حوالي 5600 كيلومتر. القاعدة التي بدأت الحكومة الروسية في إنشاءها عام 2007 م، ستتيح لروسيا الحصول على حكم ذاتي كامل علي عمليات الإطلاق (بدلا عن القاعدة الموجودة في كازاخستان)، وهي أقرب إلى خط الاستواء من منصة الإطلاق الروسية في بليسيتسك Plessetsk ، تمتلك فوستوشني كوزمودروم حاليًا منشآت إطلاق لصاروخ سويوز Soyuz 2 ، مع وجود تقدم وإنجاز في إنشاء منصات إطلاق مستقبلية لبرنامج الفضاء الروسي. منصة إطلاق سويوز Soyuz Launch Pad (مصممة أساسًا على غرار النسخة التي تم إنشاؤها لسويوز في ميناء الفضاء في جيانا الفرنسية) تجمع أيضًا المعرفة التشغيلية المكتسبة من تشغيل بايكونور كوزمودروم Baikonur Cosmodrome . تم الإطلاق الأول من قاعدة فوستوشني Vostochny Cosmodrome في عام 2016 م.



.

موقع الإطلاق Launch Site



موقع الإطلاق Launch Site يحتوي علي منصة الإطلاق Launch Pad والجسور المتحركة Mobile Gantry ومركز التحكم في الإطلاق Launch Control Center والمباني الإدارية Administrative Buildings والمرافق الأخرى. بعد تغليف الحمولة Encapsulation ، يتم نقل المركبة الفضائية الخاصة بالعميل في بيئة خاضعة للرقابة ليتم تركيبها أعلي بقية مركبة الإطلاق Launch Vehicle (تركيب الجزء العلوي الخاص بالحمولة مع المراحل السفلي للصاروخ ويتم وصفها بالتزاوج Mate) . بعد التكامل Integration ، يتم تحريك (أو Rolled Out) مركبة الإطلاق لنقلها إلى منصة الإطلاق.

.

منشأة التكامل والإختبار Integration and Test Facility التي تسمي Spacecraft MIK



هذا المرفق هو المكان الذي يتم فيه تجهيز المركبة الفضائية الخاصة بالعميل ، وفي النهاية يتم تزاوجها مع المرحلة العليا فريجات Fregat Upper Stage وتغليفها داخل غطاء الحمولة Fairing . منطقة رص وإعداد المركبات الفضائية Spacecraft Stack Preparation Area تعد موقعًا مخصصًا لمنشأة التجميع والتكامل Assembly and Integration ، مع جدران يبلغ ارتفاعها ستة أمتار. تضمن أنظمة التهوية المحمولة والثابتة Portable and Fixed Ventilation Systems الظروف الحرارية المناسبة للمركبة الفضائية إلا أن يتم الإطلاق .. تتوفر إمدادات طاقة احتياطية آمنة الفشل Fail-Safe Backup Power Supplies في جميع الغرف النظيفة Clean Rooms لحماية الأجهزة الحساسة أثناء أنشطة المعالجة Processing Activities . هناك شبكات Networks مخصصة تسمح بتبادل الصوت والبيانات بين الغرف النظيفة والمرافق الأخرى. هناك نظام اتصالات بالأقمار الصناعية Satellite Communications System مستقل ومتكرر Redundant يوفر اتصالات ذات معدل عالي لنقل البيانات بين العملاء ومقرهم الرئيسي.

.

منطقة تكامل الحمولة Upper Composite MIK (التجميعة العلوية)



يتم إجراء تزاوج المركبة الفضائية Spacecraft مع المرحلة العليا فريجات Fregat في منطقة تكامل الحمولة Upper Composite MIK ، وبعد ذلك تغليفها بغطاء الحمولة Fairing في نفس المكان. يحتوي المرفق على غرف معادلة ضغط للمعدات Equipment Airlocks والأفراد Personnel Airlocks وغرفة تحكم Control Room للمكان.



الشكل في الأعلي هو لما يسمي Upper Composite أو التجميعة العليا، وفيها يظهر نظام التوزيع بما فيه من أقمار مثبت فوق المرحلة العليا فريجات Fregat وجميعها مغلف داخل غلاف الحمولة Fairing .

.

منطقة المكاتب Office Area



تقع مكاتب عملاء البعثة في الطابق الرابع داخل منطقة تكامل الحمولة Upper Composite MIK ، بجوار الممر العالي High-Bay الخاص بإعداد مركبتهم الفضائية. يتيح ذلك للعملاء وجود مركبتهم الفضائية في بيئة خاضعة للرقابة – منذ بدء تفريغها Unpacking وإخراجها من حاويات الشحن حتى الوصول إلي مرحلة تغليفها Encapsulation بغطاء الحمولة. تم تخصيص غرف أخرى لمراقبة المركبة الفضائية ومنطقة تكامل الحمولة Upper Composite MIK بواسطة دائرة تلفزيونية مغلقة CCTV ، وكذلك استخدام تلك الغرف للاجتماعات.

.

منطقة التخزين Storage Area



متاح مخزن Storage للحاويات ، هذا المخزن متوافق مع معايير الفئة 100،000 ، ويوجد بجوار حامل تكامل التجميعة العلوية Upper Composite Integration Stand). منطقة التخزين مشتركة بين شركة OneWeb ومشروع OneWeb Satellites و شركة Arianespace والشركاء الروس.

.

نظام التوزيع Dispenser System
.

شركة RUAG Space AB (لينشوبينج Linköping – السويد ) هي المقاول الرئيسي المسؤول عن تطوير وإنتاج نظام التوزيع Dispenser System المستخدم في عمليات نشر الأقمار في المدار . يحمل نظام التوزيع الأقمار الصناعية أثناء رحلتها إلى المدار الأرضي المنخفض ثم يطلقها في الفضاء. تم تصميم الموزع المخصص لاستيعاب ما يصل إلى 36 مركبة فضائية في كل عملية إطلاق ، مما يسمح لـشركة أريان سبيس Arianespace بتسليم نصيب الأسد من أقمار كوكبة OneWeb الأولية وفي الوقت المناسب.



الشكل علي اليمين هو لما يسمي Upper Composite أو التجميعة العليا، وفيها يظهر نظام التوزيع بما فيه من أقمار مثبت فوق المرحلة العليا فريجات Fregat وجميعها مغلف داخل غلاف الحمولة Fairing .

.
