مرافق أريان سبيس Arianespace في قاعدة بايكونور The Baikonur Cosmodrome



قامت شركة ستارسيم Starsem التابعة لشركة أريان سبيس Arianespace بتكييف وتعديل وتطوير وبناء مرافق مخصصة في بايكونور كوزمودروم Baikonur ، والتي تتيح لعملائها الوصول إلى أحدث المرافق من أجل حملة الإطلاق الخاصة بهم.



مركز هذه المرافق هو ثلاث غرف نظيفة من الفئة 100000 مستخدمة لإتمام عملية خروج ما بعد التكامل Complete Integration Checkout والاختبار test وتزويد المركبات الفضائية الخاصة بالعميل بالوقود Fueling .

.

الموقع SITE 112

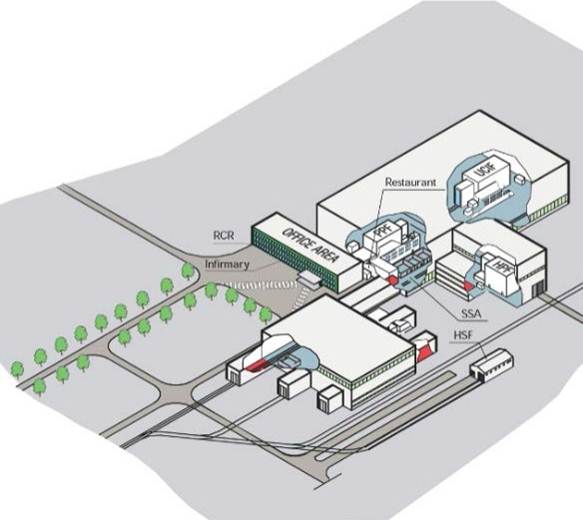

الموقع SITE 112 .



تقع مرافق شركة ستارسيم Starsem بشكل أساسي في منطقتين من القاعدة الفضائية Cosmodrome : في الموقع Site 112 وفي الموقع Site 31 . الموقع 112 هو موقع مرفق التجميع والتكامل لمركبة الإطلاق السابقة لشركة إينرجيا Energia الروسية. هذا المرفق (يسميMIK 112) يضم غرفًا نظيفة مخصصة لـستارسيم Starsem وهو الموقع الذي يتم فيه تجهيز المركبة الفضائية الخاصة بالعميل وتزويدها بالوقود وفي النهاية تزاوجها مع المرحلة العليا فريجات Fregat وتغليفها داخل غطاء الحمولة Fairing . توجد أيضًا مكاتب لأفراد بعثة العملاء في هذا المرفق. بني في عام 1998 م، والغرف النظيفة من الفئة 100000 التي يبلغ مساحتها 1158 قدمًا مربعًا والتابعة لشركة ستارسيم Starsem تضمن للعملاء الحصول علي المرافق ذات معايير دولية لإعداد مركباتهم الفضائية. يتيح ذلك للعملاء الحصول على مركبتهم الفضائية في بيئة خاضعة للرقابة والتحكم Controlled Environment – بدء تفريغها Unpacking وإخراجها من حاويات الشحن حتى وحتى التغليف Encapsulation داخل غطاء الحمولة . تضمن أنظمة التهوية المحمولة والثابتة الظروف الحرارية للمركبة الفضائية حتى تنفيذ الإطلاق. تتوفر إمدادات طاقة احتياطية آمنة الفشل Fail-Safe Backup Power Supplies في جميع الغرف النظيفة Clean Rooms لحماية الأجهزة الحساسة أثناء أنشطة المعالجة Processing Activities .



هناك شبكات Networks مخصصة تسمح بتبادل الصوت والبيانات بين الغرف النظيفة والمرافق الأخرى. هناك نظام اتصالات بالأقمار الصناعية Satellite Communications System مستقل ومتكرر Redundant يوفر اتصالات ذات معدل عالي لنقل البيانات بين العملاء ومقرهم الرئيسي.

.

مرفق معالجة الحمولة The Payload Processing Facility PPF



يتميز مرفق معالجة الحمولة PPF بجناح ذو مساحة 286 مترًا مربعًا لمعالجة المركبات الفضائية للعملاء. يحتوي هذا المرفق على غرفتي تحكم مستقلتين Independent Control Rooms بمساحة 70 مترًا مربعًا للسماح بعمليات متوازية مع غرف معادلة الضغط Airlocks للأفراد والمعدات لضمان سلامة الظروف الداخلية في منطقة المعالجة Processing Area .

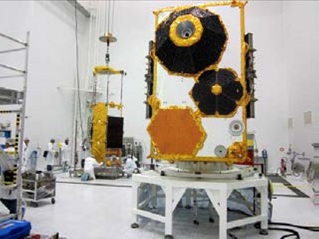

مرفق معالجة الحمولة The Payload Processing Facility PPF .

.

مرفق العمليات الخطرة The Hazardous Processing Facility HPF



يغطي الجناح العالي لمرفق العمليات الخطرة HPF مساحة 285 مترًا مربعًا ، وهو مصمم لأنشطة تزويد المركبات الفضائية بالوقود وضغط الخزانات. تم تصميم مرفق العمليات الخطرة HPF لاستيعاب المركبات الفضائية ثنائية الوقود Bipropellant (على سبيل المثال: MMH / N2O4). يحتوي المرفق على غرف معادلة الضغط Airlocks وغرفة تحكم Control Room في الموقع. غرفة التحكم عن بعد الموجودة في منطقة مكتب العملاء والمزودة بنظام مخصص لنقل البيانات وأجهزة الاتصال الداخلي وشاشات الفيديو تضمن أقصى درجات الأمان لفرق الإطلاق التابعة للعملاء. يتم تخزين وقود الدفع Propellants للمركبة الفضائية في منشأة تخزين المواد الخطرة Hazardous Storage Facility خاضعة للرقابة والتحكم ، وتقع بجوار MIK 112 .

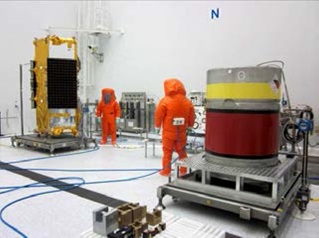

مرفق العمليات الخطرة The Hazardous Processing Facility HPF .

.

مرفق تكامل التجميعة العلوية The Upper Composite Integration Facility UCIF



يتم إجراء تزاوج المركبة الفضائية مع المرحلة العليا فريجات Fregat جنبًا إلى جنب مع التغليف داخل غطاء الحمولة Fairing Encapsulation ، في هذا الجناح المرتفع الذي تبلغ مساحته 587 مترًا مربعًا ،. يحتوي المرفق على غرف معادلة ضغط للمعدات والأفراد Equipment and Personnel Airlocks وغرفة تحكم Control Room في الموقع. يمكن أيضًا استخدام غرفة التحكم عن بعد الموجودة في منطقة مكتب العملاء لمراقبة الأنشطة في مرفق تكامل التجميعة العلوية UCIF. تتيح شبكة البيانات للعميل إجراء اختبار المركبة الفضائية عبر وصلات مباشرة Direct Links مع معدات الدعم الأرضية الإلكترونية EGSE المثبتة في غرفة التحكم PPF Control Room .

مرفق تكامل التجميعة العلوية The Upper Composite Integration Facility UCIF .

.

الموقع Site 31



يتضمن الموقع 31 كلا من منصة الإطلاق Launch Pad ومنشأة التجميع والتكامل Assembly and Integration Facility لمركبة الإطلاق (MIK 40) والمباني الإدارية Administrative Buildings .



بعد التغليف Encapsulation ، يتم نقل المركبة الفضائية الخاصة بالعميل إلى MIK 40 تحت بيئة خاضعة للرقابة ليتم تزاوجها Mated مع بقية مركبة الإطلاق. بعد التكامل Integration ، يتم جر مركبة الإطلاق إلى منصة الإطلاق Launch Pad .

الموقع Site 31 .

.
