مقدمة

هذا النوع من المفاتيح يوظف المفتاح المغناطيسي لتتبع حالة السريان وقد يوفر ذلك عزل جيد ومنع للتسريب لعدم وجود أجزاء ميكانيكية متحركة تصل إلي خارج المفتاح .



فكرة العمل Operating Principle

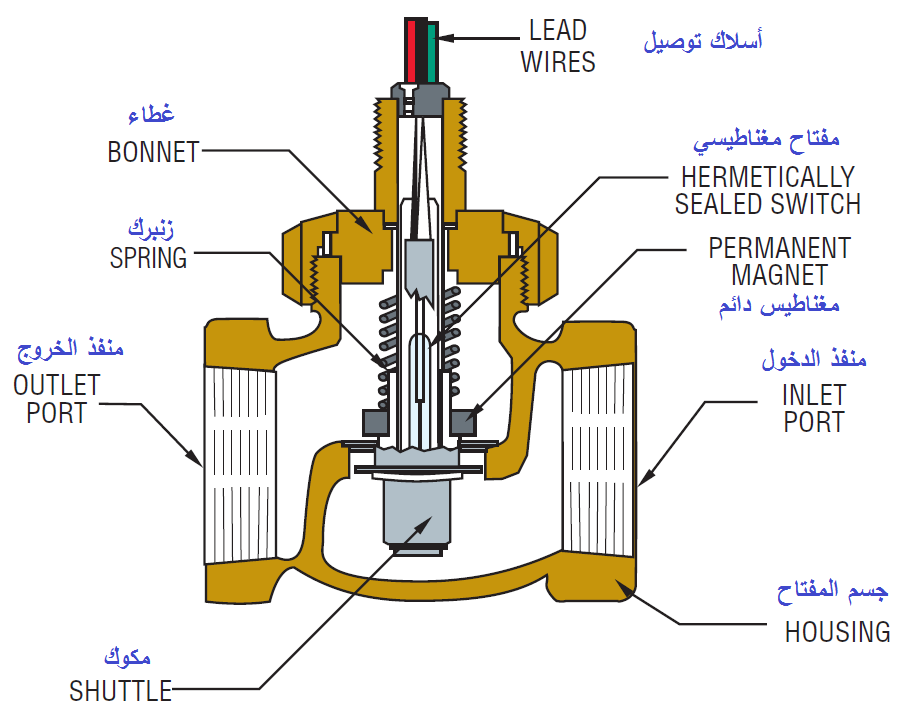

شكل رقم (1) : مكونات مفتاح السريان المكوكي Shuttle FS



عند زيادة سرعة السريان إلي أن تصل إلي قيمة تفعيل المفتاح ، تتم إزاحة المكوك المجهز بمغناطسي دائم . إزاحة المائع المتحرك عبر المفتاح للمكوك تعمل علي تفعيل المفتاح المغناطيسي Reed Switch المغلق بإحكام داخل عمود داخلي والمفتاح يكون من النوع SPDT أو النوع SPST . وعند انخفاض سرعة السريان عن قيمة التفعيل يعود المكوك لمكانه مرة أخري إما بفعل الجاذبية أو بزنبرك (ياي Spring ) .

As liquid flow increases to the actuation setting, a magnet-equipped shuttle is displaced. When displaced by fluid flow, this shuttle actuates a hermetically sealed, SPDT or SPST reed switch within the unit stem. A compression spring or gravity provides shuttle return when flow decreases.

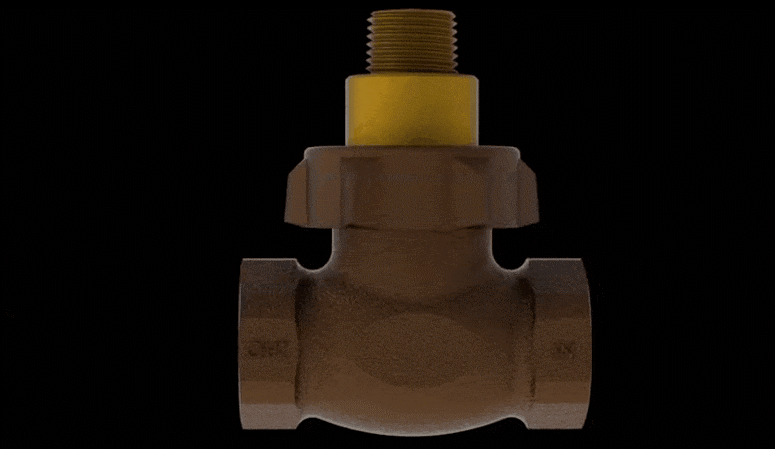

شكل رقم (2) : صورة توضح عن قرب عمل الجهاز من الداخل Inside Switch

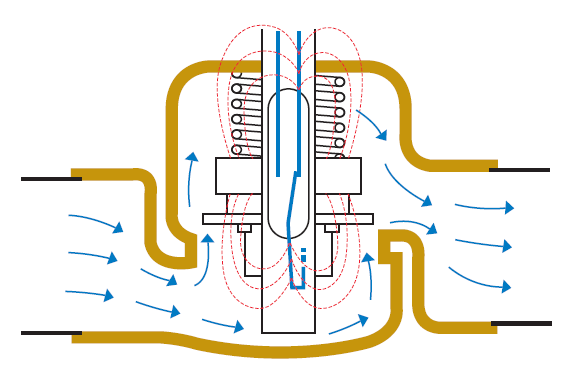

شكل رقم (3) : محاكاة متحركة توضح فكرة عمل الجهاز المفتاح Operating Principle

شكل رقم (4) : محاكاة متحركة توضح فكرة عمل الجهاز المفتاح Operating Principle

اكتمل الموضوع

لتحميل المقال في صورة ملف PDF اضغط



المراجع

1	http://www.gemssensors.com/CustomerSupport/Literature-pdfs/Operating-Principle-Installation-and-Maintenance/Shuttle-Type-Operating-Principle



ملاحظة

إذا كان لديك اقتراح جيد ، فمن فضلك سجل اقتراحك في تعليق علي الموضوع .

أو راسلنا علي البريد التالي : info@inst-sim.com/1
